XMPP协议分析-具体分析


通过WireShark抓包来具体分析XMPP协议,下面用人人桌面版演示了,XMPP客户端从登录到获取新鲜事的过程,通过分析具体的数据包能够更容易的理解协议。

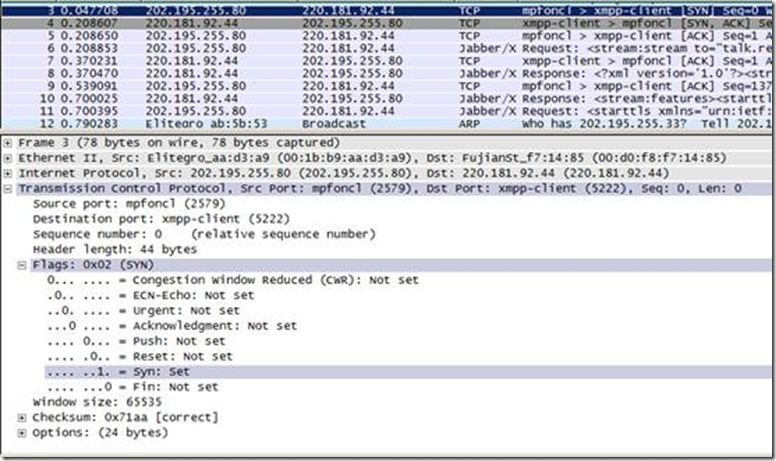

Step1.TCP三次握手建立连接 图1.xmpp客户端使用5222端口,设置SYN请求连接

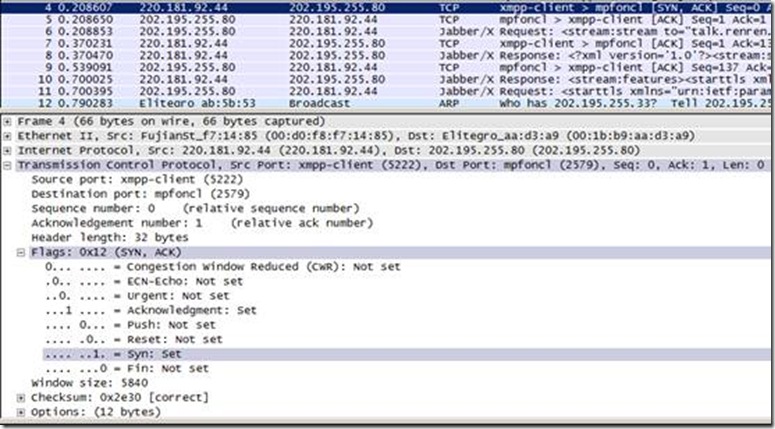

图2.服务器返回ACK,确认请求,同样设置SYN请求连接

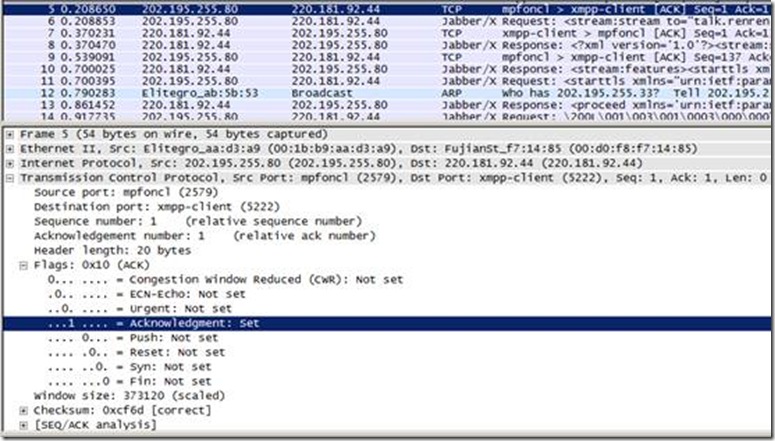

图3.客户端确认服务器连接请求,连接建立完毕。

Step2.客户端请求,服务器响应。

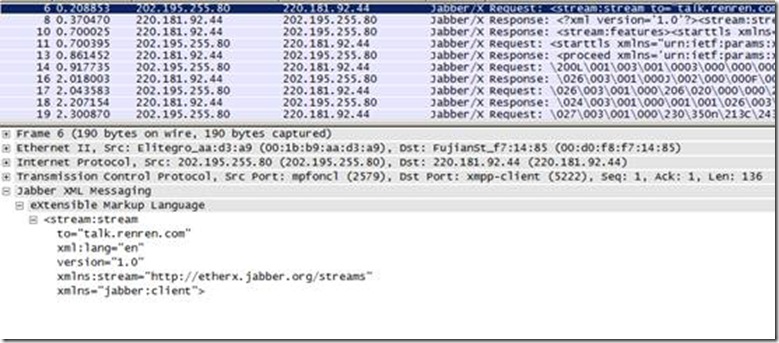

图4.客户端发送Jabber/x Request请求,

客户端初始化流给服务器

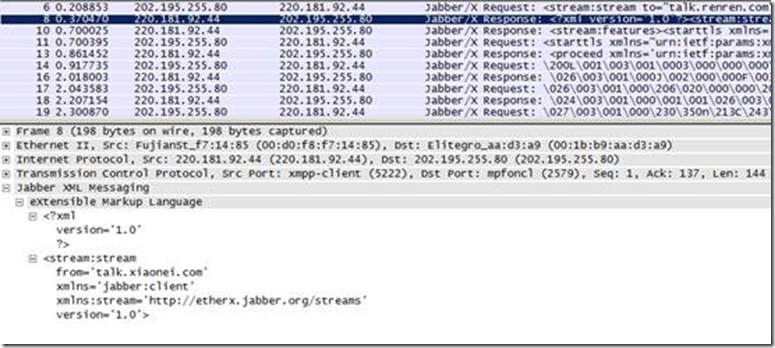

图5.服务器返回Jabber/x Response,服务器发送一个流标签给客户端作为应答

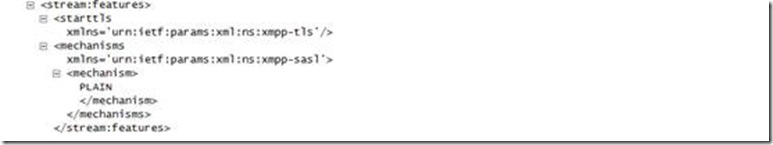

图5.5服务器发送 STARTTLS 范围给客户端(包括验证机制和任何其他流特性)

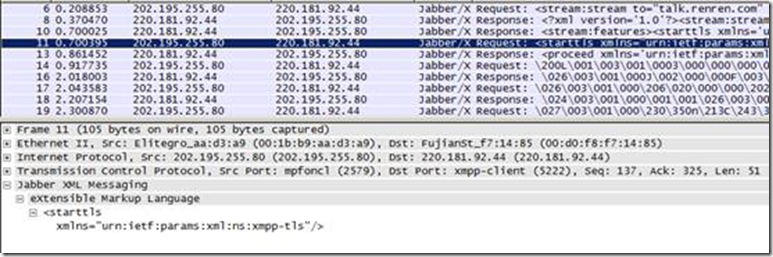

图6.客户端发送请求,发送,请求使用传输层加密协议[TLS]

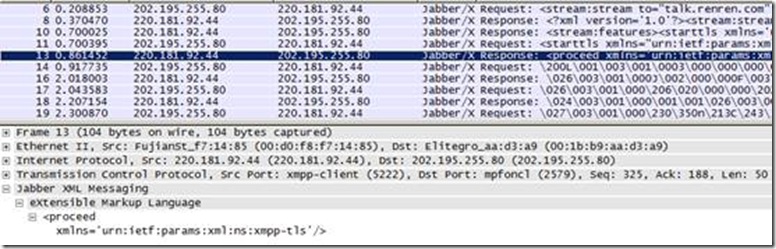

图7.服务器端响应,返回元素,确认传输加密

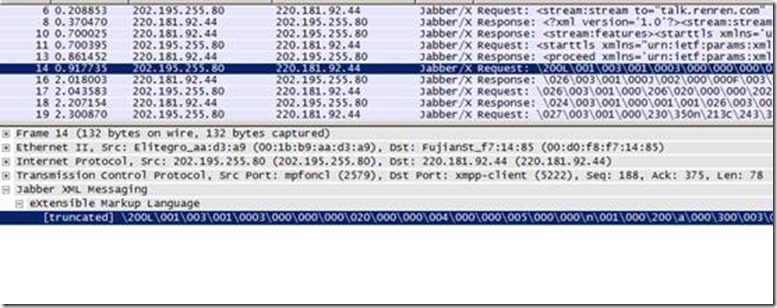

图8.之后的请求,数据均已经加密

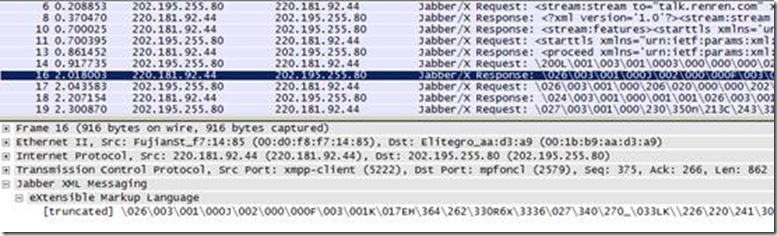

图9.之后的响应,返回数据也是加密的

这次抓包分析,可以看到,xml文档的安全性有了一定的保障,加密过的数据无法看到。
